2. Modelleer de schemas

Nu we een boilerplate OAS hebben, kunnen we deze gaan uitbreiden voor onze eigen specifieke usecase. Eerst gaan we de schemas van de resources modelleren, daarna voegen we extra functionaliteit toe en tenslotte checken we of alles nog aan de API Design Rules voldoet.

OAS wijzigen​

Er zijn verschillende manieren om de OAS te wijzigen, maar voor deze tutorial gebruiken we de gratis webversie van Swagger Editor. Hiermee worden aanpassingen aan de OAS direct gevalideerd en gevisualiseerd.

  1. Open Swagger editor.
  2. Plak de OAS uit de vorige stap aan de linkerkant van de Swagger editor.

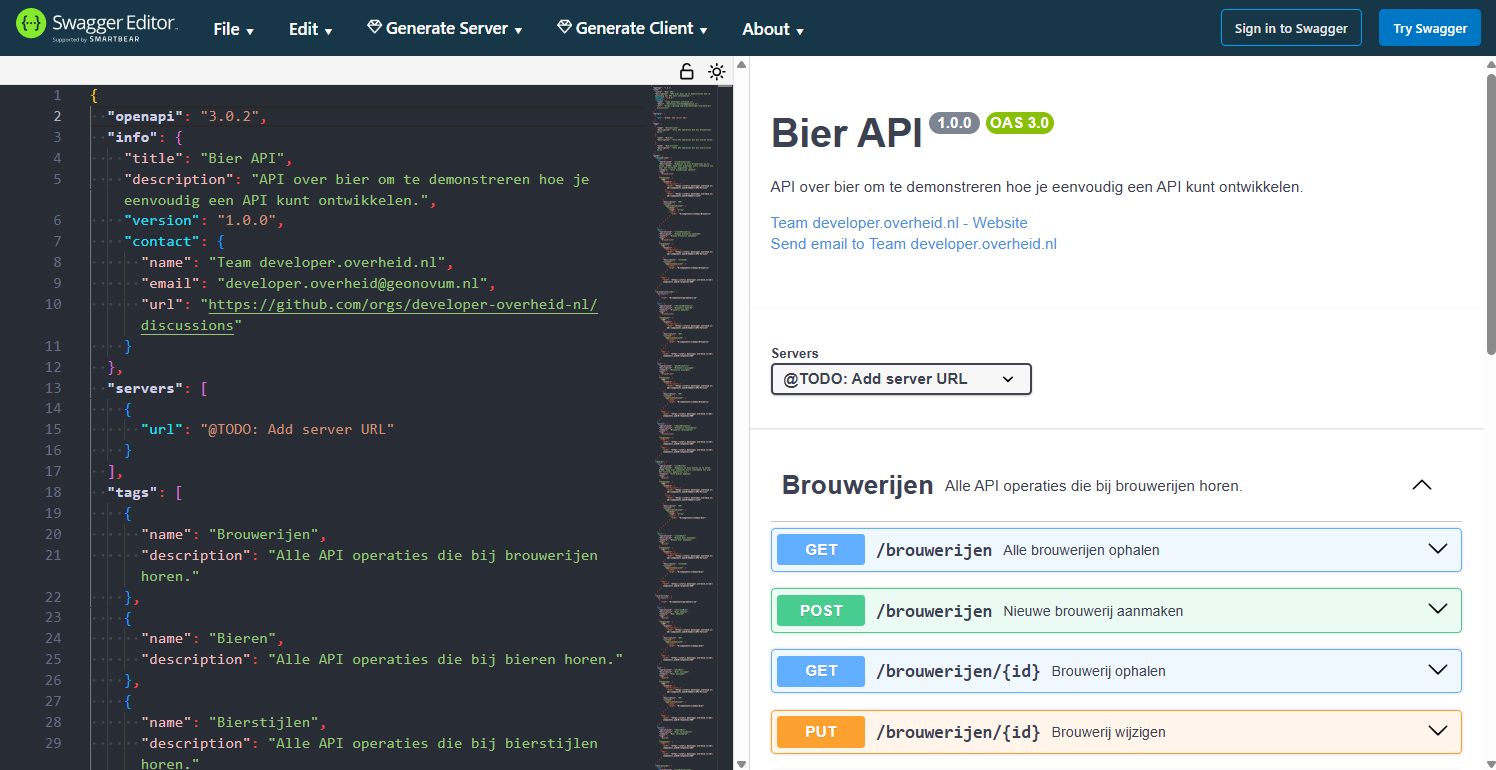

Hier zien we de Swagger Editor met links de OAS-code en rechts de interactieve documentatie.

Swagger editor Swagger editor met links de geplakte input en rechts de visualisatie van de OAS

Schemas uitbreiden​

Zoals gezegd hebben de gegenereerde schemas nu enkel een id property in het uuid format. Laten we deze gaan uitbreiden met meer informatie.

Tabel​

EigenschapTypeFormaatVerplichtOmschrijving
idstringuuidJaUnieke identifier
naamstringJaNaam
alcoholPercentagenumberdoubleJaAlcoholpercentage
bierstijlBierstijlJaBierstijl
brouwerijBrouwerijNeeBrouwerij
Fictieve schemas

Oplettende lezers zien dat ons Adres schema behoorlijk versimpeld is. Zo missen we bijvoorbeeld een huisnummertoevoeging. Een écht adresschema bij de overheid is aanzienlijk complexer. Maar dat is nu precies waarom we voor een Bier API hebben gekozen: zo kunnen we ons focussen op het leren van de concepten, zonder te verdwalen in domeinspecifieke complexiteit.

OpenAPI Schema​

{
  "properties": {
    "id": {
      "type": "string",
      "format": "uuid",
      "description": "Unieke identifier",
      "example": "046b6c7f-0b8a-43b9-b35d-6489e6daee92"
    },
    "naam": {
      "type": "string",
      "description": "Naam",
      "example": "Weizen Tripel"
    },
    "alcoholPercentage": {
      "type": "number",
      "format": "double",
      "description": "Alcoholpercentage",
      "example": 7.6
    },
    "bierstijl": {
      "$ref": "#/components/schemas/Bierstijl"
    },
    "brouwerij": {
      "$ref": "#/components/schemas/Brouwerij"
    }
  },
  "required": ["id", "naam", "alcoholPercentage", "bierstijl"]
}
Voeg voorbeeldwaarden toe

Voeg voorbeeldwaarden toe voor betere Developer Experience. In de uitgelichte regels zie je hoe we dit hebben gedaan.

OpenAPI Schema is niet hetzelfde als JSON Schema

Hoewel bovenstaande schemas heel erg lijken op JSON Schema, is het niet 100% hetzelfde. Dit komt doordat OAS 3.0 ouder is dan de officiele release van JSON Schema. Vanaf OAS 3.1 wordt JSON Schema volledig ondersteund, maar deze versie is nog niet goedgekeurd door de Nederlands overheid. Het traject om de verplichte standaard te updaten naar OAS 3.1 loopt momenteel. Zodra OAS 3.1 de nieuwe standaard is zullen we deze tutorial updaten met JSON Schema voorbeelden.

Update de OAS met de schemas​

Kopieer elk schema hierboven naar het corresponderende schema in de Swagger editor. Adres bestaat nog niet, dus die moeten we zelf aanmaken.

De spec zou er op dit moment zo uit moeten zien
{
  "openapi": "3.0.2",
  "info": {
    "title": "Bier API",
    "description": "API over bier om te demonstreren hoe je eenvoudig een API kunt ontwikkelen.",
    "version": "1.0.0",
    "contact": {
      "name": "Team developer.overheid.nl",
      "email": "developer.overheid@geonovum.nl",
      "url": "https://github.com/orgs/developer-overheid-nl/discussions"
    }
  },
  "servers": [
    {
      "url": "@TODO: Add server URL"
    }
  ],
  "tags": [
    {
      "name": "Brouwerijen",
      "description": "Alle API operaties die bij brouwerijen horen."
    },
    {
      "name": "Bieren",
      "description": "Alle API operaties die bij bieren horen."
    },
    {
      "name": "Bierstijlen",
      "description": "Alle API operaties die bij bierstijlen horen."
    }
  ],
  "paths": {
    "/brouwerijen": {
      "get": {
        "operationId": "listBrouwerijen",
        "description": "Endpoint om alle brouwerijen op te halen. @TODO: Voeg hier eventueel extra informatie toe over het filteren, pagineren, etc.",
        "summary": "Alle brouwerijen ophalen",
        "tags": ["Brouwerijen"],
        "responses": {
          "200": {
            "headers": {
              "API-Version": {
                "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/headers/API-Version"
              },
              "Link": {
                "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/headers/Link"
              }
            },
            "description": "OK",
            "content": {
              "application/json": {
                "schema": {
                  "type": "array",
                  "items": {
                    "$ref": "#/components/schemas/Brouwerij"
                  }
                }
              }
            }
          }
        }
      },
      "post": {
        "operationId": "createBrouwerij",
        "description": "Nieuwe brouwerij aanmaken",
        "summary": "Nieuwe brouwerij aanmaken",
        "tags": ["Brouwerijen"],
        "responses": {
          "201": {
            "headers": {
              "API-Version": {
                "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/headers/API-Version"
              }
            },
            "description": "Created",
            "content": {
              "application/json": {
                "schema": {
                  "$ref": "#/components/schemas/Brouwerij"
                }
              }
            }
          },
          "400": {
            "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/responses/400"
          }
        }
      }
    },
    "/brouwerijen/{id}": {
      "parameters": [
        {
          "$ref": "#/components/parameters/id"
        }
      ],
      "get": {
        "operationId": "retrieveBrouwerij",
        "description": "Brouwerij ophalen",
        "summary": "Brouwerij ophalen",
        "tags": ["Brouwerijen"],
        "responses": {
          "200": {
            "headers": {
              "API-Version": {
                "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/headers/API-Version"
              }
            },
            "description": "OK",
            "content": {
              "application/json": {
                "schema": {
                  "$ref": "#/components/schemas/Brouwerij"
                }
              }
            }
          },
          "404": {
            "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/responses/404"
          }
        }
      },
      "put": {
        "operationId": "editBrouwerij",
        "description": "Brouwerij wijzigen",
        "summary": "Brouwerij wijzigen",
        "tags": ["Brouwerijen"],
        "responses": {
          "200": {
            "headers": {
              "API-Version": {
                "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/headers/API-Version"
              }
            },
            "description": "OK",
            "content": {
              "application/json": {
                "schema": {
                  "$ref": "#/components/schemas/Brouwerij"
                }
              }
            }
          },
          "400": {
            "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/responses/400"
          }
        }
      },
      "delete": {
        "operationId": "removeBrouwerij",
        "description": "Brouwerij verwijderen",
        "summary": "Brouwerij verwijderen",
        "tags": ["Brouwerijen"],
        "responses": {
          "204": {
            "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/responses/204"
          },
          "404": {
            "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/responses/404"
          }
        }
      }
    },
    "/bieren": {
      "get": {
        "operationId": "listBieren",
        "description": "Endpoint om alle bieren op te halen. @TODO: Voeg hier eventueel extra informatie toe over het filteren, pagineren, etc.",
        "summary": "Alle bieren ophalen",
        "tags": ["Bieren"],
        "responses": {
          "200": {
            "headers": {
              "API-Version": {
                "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/headers/API-Version"
              },
              "Link": {
                "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/headers/Link"
              }
            },
            "description": "OK",
            "content": {
              "application/json": {
                "schema": {
                  "type": "array",
                  "items": {
                    "$ref": "#/components/schemas/Bier"
                  }
                }
              }
            }
          }
        }
      },
      "post": {
        "operationId": "createBier",
        "description": "Nieuwe bier aanmaken",
        "summary": "Nieuwe bier aanmaken",
        "tags": ["Bieren"],
        "responses": {
          "201": {
            "headers": {
              "API-Version": {
                "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/headers/API-Version"
              }
            },
            "description": "Created",
            "content": {
              "application/json": {
                "schema": {
                  "$ref": "#/components/schemas/Bier"
                }
              }
            }
          },
          "400": {
            "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/responses/400"
          }
        }
      }
    },
    "/bieren/{id}": {
      "parameters": [
        {
          "$ref": "#/components/parameters/id"
        }
      ],
      "get": {
        "operationId": "retrieveBier",
        "description": "Bier ophalen",
        "summary": "Bier ophalen",
        "tags": ["Bieren"],
        "responses": {
          "200": {
            "headers": {
              "API-Version": {
                "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/headers/API-Version"
              }
            },
            "description": "OK",
            "content": {
              "application/json": {
                "schema": {
                  "$ref": "#/components/schemas/Bier"
                }
              }
            }
          },
          "404": {
            "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/responses/404"
          }
        }
      },
      "put": {
        "operationId": "editBier",
        "description": "Bier wijzigen",
        "summary": "Bier wijzigen",
        "tags": ["Bieren"],
        "responses": {
          "200": {
            "headers": {
              "API-Version": {
                "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/headers/API-Version"
              }
            },
            "description": "OK",
            "content": {
              "application/json": {
                "schema": {
                  "$ref": "#/components/schemas/Bier"
                }
              }
            }
          },
          "400": {
            "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/responses/400"
          }
        }
      },
      "delete": {
        "operationId": "removeBier",
        "description": "Bier verwijderen",
        "summary": "Bier verwijderen",
        "tags": ["Bieren"],
        "responses": {
          "204": {
            "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/responses/204"
          },
          "404": {
            "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/responses/404"
          }
        }
      }
    },
    "/bierstijlen": {
      "get": {
        "operationId": "listBierstijlen",
        "description": "Endpoint om alle bierstijlen op te halen. @TODO: Voeg hier eventueel extra informatie toe over het filteren, pagineren, etc.",
        "summary": "Alle bierstijlen ophalen",
        "tags": ["Bierstijlen"],
        "responses": {
          "200": {
            "headers": {
              "API-Version": {
                "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/headers/API-Version"
              },
              "Link": {
                "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/headers/Link"
              }
            },
            "description": "OK",
            "content": {
              "application/json": {
                "schema": {
                  "type": "array",
                  "items": {
                    "$ref": "#/components/schemas/Bierstijl"
                  }
                }
              }
            }
          }
        }
      }
    },
    "/bierstijlen/{id}": {
      "parameters": [
        {
          "$ref": "#/components/parameters/id"
        }
      ],
      "get": {
        "operationId": "retrieveBierstijl",
        "description": "Bierstijl ophalen",
        "summary": "Bierstijl ophalen",
        "tags": ["Bierstijlen"],
        "responses": {
          "200": {
            "headers": {
              "API-Version": {
                "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/headers/API-Version"
              }
            },
            "description": "OK",
            "content": {
              "application/json": {
                "schema": {
                  "$ref": "#/components/schemas/Bierstijl"
                }
              }
            }
          },
          "404": {
            "$ref": "https://static.developer.overheid.nl/adr/components.yaml#/responses/404"
          }
        }
      }
    }
  },
  "components": {
    "schemas": {
      "Brouwerij": {
        "description": "Brouwerij",
        "properties": {
          "id": {
            "type": "string",
            "format": "uuid",
            "description": "Unieke identifier",
            "example": "046b6c7f-0b8a-43b9-b35d-6489e6daee93"
          },
          "naam": {
            "type": "string",
            "description": "Naam",
            "example": "Weizen Tripel"
          },
          "grootte": {
            "type": "string",
            "enum": ["hobby", "micro", "groot"],
            "description": "Grootte brouwerij (hobby/micro/groot)",
            "example": "micro"
          },
          "adres": {
            "description": "Adres",
            "properties": {
              "straat": {
                "type": "string",
                "description": "Straatnaam",
                "example": "Waldeck Pyrmontsingel"
              },
              "huisnummer": {
                "type": "number",
                "description": "Huisnummer",
                "example": 12
              },
              "postcode": {
                "type": "string",
                "description": "Postcode",
                "example": "6521 BC"
              },
              "plaats": {
                "type": "string",
                "description": "Plaats",
                "example": "Nijmegen"
              }
            },
            "required": ["straat", "huisnummer", "postcode", "plaats"]
          }
        },
        "required": ["id", "naam", "grootte"]
      },
      "Bier": {
        "properties": {
          "id": {
            "type": "string",
            "format": "uuid",
            "description": "Unieke identifier",
            "example": "046b6c7f-0b8a-43b9-b35d-6489e6daee92"
          },
          "naam": {
            "type": "string",
            "description": "Naam",
            "example": "Weizen Tripel"
          },
          "alcoholPercentage": {
            "type": "number",
            "format": "double",
            "description": "Alcoholpercentage",
            "example": 7.6
          },
          "bierstijl": {
            "$ref": "#/components/schemas/Bierstijl"
          },
          "brouwerij": {
            "$ref": "#/components/schemas/Brouwerij"
          }
        },
        "required": ["id", "naam", "alcoholPercentage", "bierstijl"]
      },
      "Bierstijl": {
        "description": "Bierstijl",
        "properties": {
          "id": {
            "type": "string",
            "format": "uuid",
            "description": "Unieke identifier",
            "example": "046b6c7f-0b8a-43b9-b35d-6489e6daee91"
          },
          "naam": {
            "type": "string",
            "description": "Naam",
            "example": "Quadrupel"
          }
        },
        "required": ["id", "naam"]
      }
    },
    "parameters": {
      "id": {
        "name": "id",
        "in": "path",
        "description": "id",
        "required": true,
        "schema": {
          "type": "string"
        }
      }
    }
  }
}

In Swagger editor zien we nu aan de rechterkant de geüpdatete documentatie. In de voorbeeldresponses zien we bovendien waarom we zojuist overal voorbeeldwaarden hebben toegevoegd.

Wat hebben we geleerd?​

  • Hoe we de Swagger Editor gebruiken om een OAS te bewerken en te visualiseren
  • Hoe we schemas definiëren met properties, types en formats
  • Hoe we $ref gebruiken om naar andere schemas te verwijzen (zoals Bierstijl en Brouwerij in Bier)
  • Waarom voorbeeldwaarden belangrijk zijn voor een goede Developer Experience

Volgende stap​

Onze schemas zijn nu compleet. In de volgende stap gaan we functionaliteit toevoegen aan de API, zoals het filteren van brouwerijen op grootte.

Ga naar stap 3: Voeg functionaliteit toe
